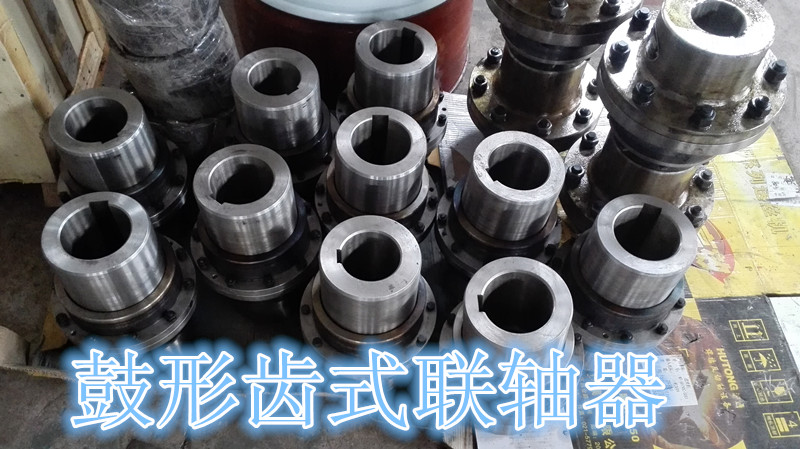

鎮江海誠聯軸器廠專業生產GICL/GIICL鼓形齒式聯軸器、GIICLZ接中間軸鼓形齒聯軸器、NGCL/NGCLZ帶制動輪鼓形齒式聯軸器、WGP帶制動盤鼓形齒式聯軸器,鼓形齒式聯軸器是替代直齒聯軸器的最佳選擇,今天我們一起來學習下鼓形齒式聯軸器的鼓度曲線設計要求
非共軛齒面的鼓形齒面是由不同端截面逐漸變位相疊而成,其變位量與軸向坐標形成的虛線叫鼓度曲線,鼓度曲線是鼓形齒式聯軸器的一項重要幾何參數。鼓度曲線多為一段圓弧,也有用三段圓弧的,這些圓稱為鼓度圓,在圓弧鼓度曲線中,有鼓度圓中心在齒輪軸線上的,有不在軸線上的;有鼓度圓中心與齒面球面中心重合的,也有不重合的,通常設計是都以經驗為主,總的來說,應達到以下要求: (1)在軸間傾角處于最大時不出現棱邊接觸現象; (2)輪齒集中載荷越小越好,而齒面曲率與鼓度圓周率成正比,因此鼓度圓半徑盡可能大。鼓度曲線曲率半徑與內齒單側減薄量成正比,因此鼓度圓半徑應盡可能大。鼓度曲線曲率半徑與內齒單側減薄量成正比,即它與齒的嚙合間隙有關,減薄量不足可能會造成干涉,減薄量過大會削弱齒的強度,且會側隙很大。
