鎮江海誠機械制造有限公司具有豐富的制造經驗和雄厚的技術力量，檢測手段完善、品種規格齊全、質量穩定可靠。公司自創建以來，產品銷售至全國各地，深受新老客戶的青瞇，本著誠實信用原則，與多家客戶建立了長期的合作關系,歡迎來電咨詢業務，聯系電話18913433240

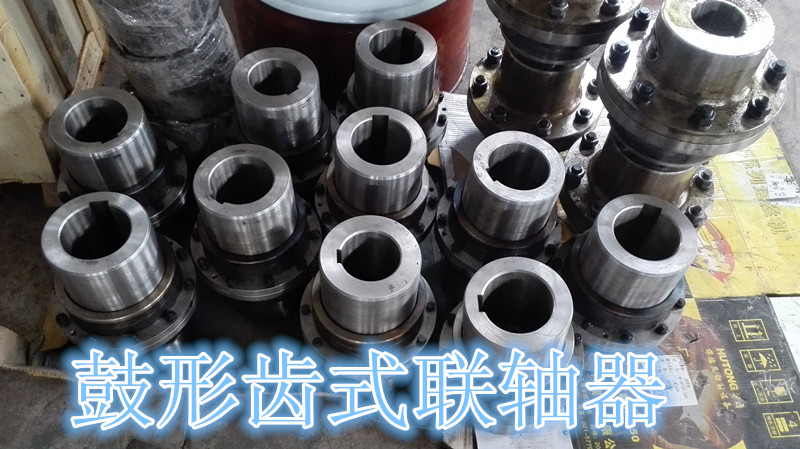

下面由海誠機械來介紹下鼓形齒式聯軸器加工制作的細節

鼓形齒輪是在傳動領域中應用較為成熟的可移動剛性聯軸器-鼓形齒式聯軸器的關鍵零件之一。鼓形齒式聯軸器的基本結構，它是由正常直齒內齒輪和鼓形外齒輪所組成，其形式相當于一個花鍵聯接，不過在傳動時按照齒輪嚙合原理嚙合聯接，兩齒輪的齒數相同，理論上傳動比為1：1，且由于鼓形外齒的特殊結構，可實現兩端鼓形齒輪軸線間的徑向偏移Δα及角度位 移Δθ，還能實現內外齒輪軸線間的偏斜角θ，且承載能力高，運轉平穩，工作可靠。 鼓形齒式聯軸器應根據使用要求和工作條件選用。按照聯接軸伸型式，GCLD型聯軸器的主動端均可選用圓柱形、短圓柱型和圓錐形3種軸孔型式，從動端均可選用段圓柱形、圓柱形軸孔型式；GICL型、GIICL型聯軸器的任一端都可作主、從動端；GIICLZ型聯軸器的外齒軸套與中間軸聯接，半聯軸器與工作軸或電機軸聯接。半聯軸器和外齒軸套的加工精度為H7，其表面粗糙度R不得大于1.6um,圓柱孔的圓柱度不得低于GB/T1184-1996中的規定的8級精度。 聯軸器的軸孔和鍵槽型式及尺寸按GB/T3852-1997的規定。內齒圈法蘭聯接鉸孔對公稱位置的位置度公差應小于其配合公差之半。外齒軸套齒寬中心截面的對稱度。聯軸器的內、外齒鹺合在油浴中工作，不得有漏油現象。 一般情況采用潤滑脂，其牌號為4號。GICLZ型、GIICLZ型聯軸器采用接中間軸結構時，中間軸的質量不得大于根據公稱扭矩計算而得的齒節圓戳合處得圓周角的2%.高轉速的中間軸要驗算臨界轉速。聯軸器的軸孔型式和尺寸，在同一規格中按規定組合。當兩軸線無徑向位移時，外齒軸套與內齒圈軸線的許用角向補償量和兩軸線的最大角向補償量。當兩軸無角向位移時，聯軸器的選用補償量，許用徑向補償量，兩軸端軸線偏角、安裝、裝配最大允許誤差為5. 鼓形齒輪是在直齒圓柱齒輪的基礎上演變而成的，為了能實現最佳的偏轉位移，齒輪的毛坯件為一個球體被兩個平面切割后形成的，即齒輪分布在被平面切割后剩余的球面上，在它的軸向截面內的齒頂圓、齒根圓及分度圓均為圓弧形，各個圓弧的中心都位于齒輪軸線（有些鼓形齒輪的齒形圓弧中心不在軸線上）的同一點上，其齒向截面A-A為腰鼓形，故稱為鼓形 齒輪。 在滾齒機上利用模板使滾刀軸線的走刀運動相對工件沿著鼓形齒輪所要求的半徑為Rg的圓弧軌跡運動，是機械仿形加工的基本原理。常見的鼓形外齒切削加工如圖3所示的用盤裝齒輪銑刀沿圓弧軌跡運動進給銑削加工和用齒輪滾刀沿圓弧軌跡運動走刀加工，兩者銑削的鼓形齒外齒在垂直于齒輪中心與刀具中心運動軌跡圓弧所構成平面的平面能的齒形具有相同的漸開線齒廓。
