鎮江海誠機械制造有限公司專業生產加工各種類型的聯軸器、傳動件，歡迎來電詢價、聯軸器選型，電話：18913433240

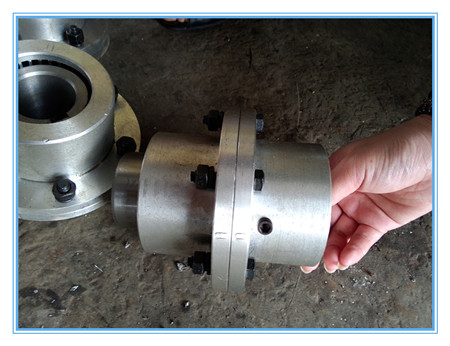

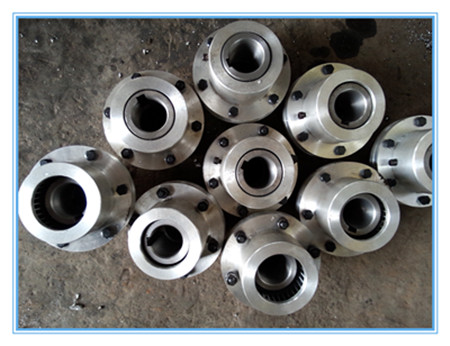

我公司為客戶生產的一批鼓形齒式聯軸器完工發貨！

鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等 軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸等行 業、也適用于石油、化工、通用機械等各類機械的軸系傳動齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。 鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點) ：1、鼓形齒式聯軸器承載能力強。在相同的內齒套外徑和聯軸器最大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o，而鼓形齒式聯軸器的許用角位移為1o30'，提高50％。在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大,3、鼓形齒式聯軸器鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。4、鼓形齒式聯軸器外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。5、鼓形齒式聯軸器傳動效率高達99.7%。 基于經上特點，目前，國內外已普遍以鼓形齒替代直齒式聯軸器。 GIICL型—鼓形齒式聯軸器一套分為4件，外齒圈2件，內齒圈2件，內齒圈是窄型的，兩半聯軸器中間帶有O型密封圈用鉸制孔螺栓擰緊，在任何一個外齒圈外鉆一個注油孔。兩半聯軸器內齒圈后端里有O型密封圈，齒面都做調質蘸火處理，工序一般是先用車床車，在制齒，然后鉆孔，裝配。 鼓形齒軸套齒形加工，我國從開始的手動、電脈沖、液壓仿形到目全的數控加工，精度完全可以達到設計要求。需要硬齒面時可以進行氮化處理，亦可以用優質低碳合金鋼進行滲碳淬火后磨削或用合金刀刮削的辦法達到設計要求。鼓形齒式聯軸器承載能力和壽命取決于接觸強度,而齒面曲率半徑和齒嚙合角則直接影響接觸強度,下面就齒嚙合角和曲率半徑與接觸強度的關系.我們看到齒面曲率半徑和齒嚙合角直接影響接觸應力, 嚙合角小曲率半徑大, 曲率半徑大則接觸應力小。
